DY型移动带式皮带输送机技术参数及结构特点

时间:2019-07-31     作者:史上最靓的仔【原创】   阅读

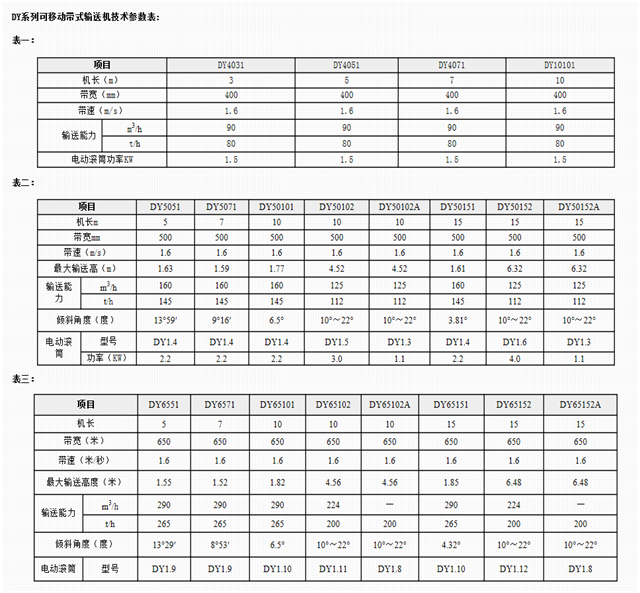

DY系列可移动带式输送机技术参数表


可移动式皮带输送机产品订货须知:

订购可移动式输送机产品请注明一下:皮带带宽、带速要求、输送距离、输送高度、输送量、倾斜角度、物料特性、是否配备可升降装置等基本技术参数。

根据物料选用平皮带、人字形皮带、挡边皮带等皮带。

结构概述:

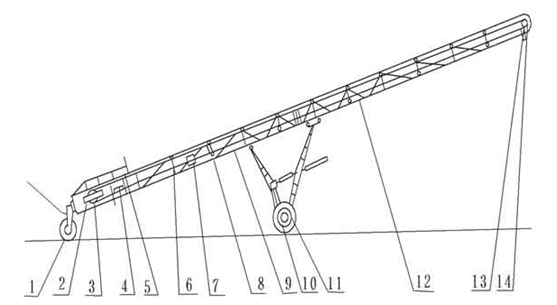

1、尾轮组 2、拉紧装置 3、电动滚筒组  4、空段清扫器  5、导料槽

  6、上托辊组 7、电器控制箱 8、平形托辊组 9、后部机架 10、升降装置  11、行轮组  12、前部机架   13、弹簧清扫器  14、改向滚筒组



                              可升降型移动带式输送机外形图



注:1.上托辊有平形托辊及槽形托辊两种,输送成件物品时为平形托辊(V=0.8米/秒),输送散状物料时为槽形托辊(V=1.6米/秒)

  2.输送成件物品时没有序号4.5.13部分。

   3。也可使用不转向的行轮组,此时在型号后面增加一个“A”字。

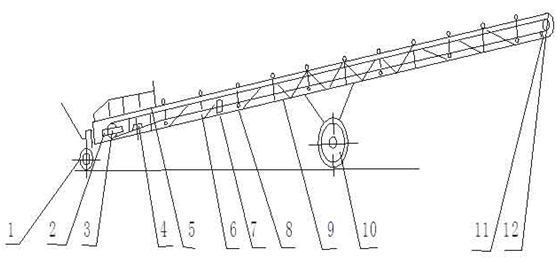

                                                                                                           1、尾轮组  2、拉紧装置  3、电动滚筒组  4、空段清扫器         5、导料槽  6、上托轮组  7、电器控制箱

                                                                                                            8、平形托轮组     9、机架   10、行轮组    11、弹簧清扫器 12、改向滚筒组



                         不可升降型移动带式输送机外形图


注:1)上托辊组有平形托辊及槽形托辊两种。输送成件物品时为平形托辊(V=0.8米/秒)。

    输送散状物料时为槽形托辊(V=1。6米/秒)

   2)输送成件物品时无序号4。5。11三部件

   3)带宽500及650毫米,机长为10米及15米时才有尾轮组

结构特征
    DY
型移动带式输送机分为可升降型及不可升降型两大类(如上,外形图)。输送带的运行靠电驱动。整机的升降与运行均为非机动。其主要组成部分如下:
    1、 机架:是整机的主体,系由钢管焊接成的等断面衔架结构。机长在10米以下者,为单节机架,机长10米及10米以上者,机架分成前后两节,以螺栓联接成一整体。
    2、 驱动装置:采用油冷式电动滚筒,它安装在机架的尾部。
    3、 托    辊:用于支承输送带和带上物料,使其稳定运行。它有上托辊和下托辊两种,上托辊又分槽形和平形。槽形上托辊用于输送散状物料。平形上托辊用于输送成件物品。下托辊内为平形托辊。带宽400毫米的槽形上托辊由两个辊子呈V形布置。辊子与水平线成20°交角,带宽500及650毫米的槽形上托辊由三个辊子呈    形布置。侧辊与水平线成30°交角。所有辊子的直径均为76毫米,图3为辊子的结构图。
   4、 拉紧装置:采用装在机尾的螺旋拉紧型式。通过螺杆的旋转来调整输送带的松紧。
   5、 输 送 带:起传递牵引力及承载物料的作用。采用三层棉芯织物的普通橡胶运输带。上胶厚3毫米。下胶厚1.5毫米。
   6、 升降装置:安装在输送机中部,由人力转动手柄带动伞齿轮付及螺杆旋转,从而改变前、后支架间的夹角,使整机升降。仅可升降型有此部份。
   7、 行走结构:有行轮与尾轮两部份。可升降型的行轮采用6.50-16型充气轮胎,尾轮采用直径300毫米的铸胶实心轮胎,均可绕铅垂线转动,从而输送机在纵向、横向、斜向移动较为方便,不可升降型的行轮不能绕铅垂线转动,机长7米以及7米以下采用铁轮。机长10米及15米采用充气轮胎可升降型亦可配用不转向的行轮组。此时在型号后面加“A”字。

★津锐机械可根据用户需要而设计制造特殊型号规格的皮带输送机。
★津锐机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归津锐公司。
